Fundamenty pod halę żelbetową – jak się je projektuje i wykonuje?

Budowa hali żelbetowej to inwestycja wymagająca solidnych podstaw, dosłownie i w przenośni. Kluczowym elementem, który decyduje o stabilności, trwałości i bezpieczeństwie całej konstrukcji, są fundamenty. Ich prawidłowe zaprojektowanie i wykonanie to nie tylko kwestia inżynierskiego rzemiosła, ale przede wszystkim gwarancja długowieczności obiektu i minimalizacji ryzyka kosztownych awarii. W tym artykule przyjrzymy się, jak w profesjonalny sposób podchodzi się do tego zagadnienia, od analizy gruntu po finalne betonowanie.

Dlaczego fundamenty są kluczowe dla hali żelbetowej?

Fundamenty są elementem konstrukcyjnym przenoszącym obciążenia z całej konstrukcji hali na grunt, zapewniając jej stabilność, trwałość i bezpieczeństwo użytkowania.

Hale żelbetowe, ze względu na swoją masę i przeznaczenie (często magazynowe, produkcyjne, wymagające przenoszenia znacznych obciążeń użytkowych), generują bardzo duże siły. Te siły, w tym ciężar własny konstrukcji, ciężar składowanych towarów, maszyn, a także zmienne obciążenia od wiatru i śniegu, muszą być skutecznie rozłożone na grunt. Bez odpowiednio zaprojektowanych i wykonanych fundamentów, hala mogłaby ulec nierównomiernemu osiadaniu, co prowadziłoby do pęknięć, deformacji, a w skrajnych przypadkach nawet do katastrofy budowlanej. Fundamenty są zatem pierwszym i najważniejszym elementem zapewniającym integralność strukturalną budynku.

Rodzaje fundamentów pod hale żelbetowe

Wybór typu fundamentu zależy od wielu czynników, w tym od warunków gruntowych, wielkości obciążeń oraz wymagań projektowych, a najczęściej stosowane są fundamenty bezpośrednie (ławy, stopy, płyty) lub pośrednie (pale).

Dobór odpowiedniego rozwiązania fundamentowego jest jednym z najbardziej krytycznych etapów projektowania. Inżynierowie muszą wziąć pod uwagę specyfikę gruntu, intensywność obciążeń oraz lokalne uwarunkowania. Poniżej przedstawiamy najczęściej stosowane typy.

Fundamenty bezpośrednie (płytkie)

Fundamenty bezpośrednie to takie, które przekazują obciążenia bezpośrednio na grunt nośny położony na niewielkiej głębokości, a do najpopularniejszych należą ławy fundamentowe, stopy fundamentowe i płyty fundamentowe.

Ten typ fundamentów jest ekonomiczny i stosowany, gdy grunt nośny znajduje się relatywnie płytko pod powierzchnią terenu i posiada wystarczającą nośność. Główne rodzaje to:

• Ławy fundamentowe: Stosowane najczęściej pod ścianami konstrukcyjnymi. Są to podłużne elementy żelbetowe, które rozkładają obciążenie liniowo. Ich szerokość i wysokość są obliczane tak, aby zapewnić odpowiednią powierzchnię styku z gruntem i minimalizować osiadania.
• Stopy fundamentowe: Używane pod pojedyncze słupy (np. słupy hal żelbetowych). Są to zazwyczaj kwadratowe lub prostokątne elementy żelbetowe, które przenoszą skupione obciążenie ze słupa na większą powierzchnię gruntu. Ich wymiary zależą od obciążenia i nośności gruntu.
• Płyty fundamentowe: Stosowane w przypadku słabych warunków gruntowych lub gdy obciążenia z konstrukcji są bardzo duże i rozłożone na znacznej powierzchni. Płyta rozkłada ciężar budynku na całą swoją powierzchnię, co skutecznie redukuje naciski na grunt i minimalizuje różnicowe osiadania. Jest to często rozwiązanie droższe, ale bardzo efektywne.

Fundamenty pośrednie (głębokie)

Fundamenty pośrednie stosuje się, gdy nośna warstwa gruntu znajduje się na znacznej głębokości lub gdy grunt powierzchniowy jest zbyt słaby, by przenieść obciążenia, a najczęściej wykorzystuje się w tym celu pale.

W sytuacji, gdy płytkie warstwy gruntu nie są wystarczająco nośne, konieczne jest zastosowanie fundamentów głębokich. Najczęściej są to:

• Pale fundamentowe: Pionowe elementy konstrukcyjne, które przenikają przez słabe warstwy gruntu i opierają się na głębiej położonych, nośnych warstwach lub przenoszą obciążenia poprzez tarcie na swojej powierzchni bocznej. Pale mogą być wiercone (betonowane na miejscu) lub prefabrykowane (wbijane). Ich średnica, długość i rozstaw są precyzyjnie obliczane na podstawie badań geotechnicznych i obciążeń.

Proces projektowania fundamentów – od koncepcji do realizacji

Projektowanie fundamentów to złożony proces, który wymaga dogłębnej analizy warunków gruntowych, obciążeń konstrukcyjnych oraz przepisów, a jego celem jest dobranie optymalnego i bezpiecznego rozwiązania.

Każdy projekt fundamentów jest unikalny i musi być poprzedzony szczegółowymi analizami i badaniami. Proces ten można podzielić na kilka kluczowych etapów.

Badania geotechniczne gruntu

Badania geotechniczne są fundamentalne dla projektowania fundamentów, ponieważ dostarczają szczegółowych informacji o parametrach fizycznych i mechanicznych gruntu, jego uwarunkowaniu i poziomie wód gruntowych.

Bez rzetelnych badań geotechnicznych, projektowanie fundamentów jest niemożliwe. Obejmują one m.in.:

• Sondowania i odwierty: Pozwalają określić stratygrafię gruntu (układ warstw), ich miąższość oraz typ.
• Badania laboratoryjne próbek gruntu: Określają parametry takie jak wilgotność, gęstość objętościowa, kąt tarcia wewnętrznego, spójność i moduł ściśliwości.
• Monitoring wód gruntowych: Poziom i wahania wód gruntowych mają ogromny wpływ na nośność gruntu i mogą wymagać specjalnych rozwiązań (np. drenażu, izolacji).

Uzyskane dane są podstawą do określenia nośności gruntu i osiadania fundamentów, co bezpośrednio wpływa na ich wymiary i konstrukcję. Dokładna znajomość gruntu to klucz do sukcesu.

Analiza obciążeń i dobór rozwiązania

Na podstawie danych geotechnicznych oraz analizy wszystkich przewidywanych obciążeń (stałych, zmiennych, wyjątkowych) projektant dobiera typ fundamentu, jego kształt i wymiary, zapewniając odpowiednią nośność i minimalne osiadania.

Po uzyskaniu danych o gruncie, inżynier konstruktor przystępuje do szczegółowej analizy obciążeń przenoszonych przez halę. Bierze pod uwagę ciężar własny konstrukcji, ciężar wyposażenia, obciążenia użytkowe (np. wózków widłowych, składowanych materiałów), a także siły działające na budynek z zewnątrz (wiatr, śnieg, sejsmika w odpowiednich strefach). Wszystkie te obciążenia są przeliczane z uwzględnieniem współczynników bezpieczeństwa. Następnie, bazując na tych danych i wynikach badań geotechnicznych, dobierany jest optymalny typ fundamentu (np. stopy, ławy, płyta, pale), jego wymiary, głębokość posadowienia oraz rodzaj i ilość zbrojenia. Celem jest zapewnienie, że fundamenty będą w stanie bezpiecznie przenieść wszystkie siły, a jednocześnie ograniczyć osiadania do akceptowalnego poziomu, zapobiegając uszkodzeniom konstrukcji.

Dokumentacja projektowa

Dokumentacja projektowa fundamentów to zestaw szczegółowych rysunków technicznych, obliczeń statyczno-wytrzymałościowych i specyfikacji technicznych, które stanowią podstawę do ich wykonania.

Końcowym efektem pracy projektanta jest kompletna dokumentacja. Obejmuje ona: rzuty fundamentów z ich wymiarowaniem i rozmieszczeniem, przekroje, detale zbrojenia (rodzaj stali, średnice prętów, rozstaw), szczegóły szalowania, a także wszelkie niezbędne obliczenia statyczne i wytrzymałościowe. Dokumentacja ta jest precyzyjną instrukcją dla wykonawców i musi być ściśle przestrzegana na etapie realizacji.

Wykonanie fundamentów pod halę żelbetową – kluczowe etapy

Prawidłowe wykonanie fundamentów jest równie ważne jak ich projekt, a proces ten obejmuje szereg etapów, od przygotowania terenu, poprzez zbrojenie i betonowanie, aż po pielęgnację betonu.

Nawet najlepszy projekt nie zda egzaminu bez solidnego wykonawstwa. Proces budowy fundamentów wymaga precyzji, doświadczenia i ścisłego nadzoru.

Przygotowanie terenu i wykopy

Etap ten polega na wyrównaniu terenu, wytyczeniu fundamentów zgodnie z projektem oraz wykonaniu wykopów do projektowanej głębokości, z uwzględnieniem zabezpieczenia skarp i drenażu.

Pierwszym krokiem jest niwelacja i przygotowanie terenu pod budowę. Następnie geodeta precyzyjnie wytycza obrys fundamentów na placu budowy. Wykopy muszą być wykonane zgodnie z projektem, osiągając wymaganą głębokość i szerokość. W zależności od rodzaju gruntu i głębokości, konieczne może być zabezpieczenie skarp wykopu przed osunięciem (np. szalowaniem, rozparciem). W przypadku występowania wód gruntowych, niezbędne jest również ich odprowadzenie (odwodnienie wykopów), aby betonowanie odbywało się na suchym i stabilnym podłożu. Dokładność w tym etapie minimalizuje ryzyko błędów.

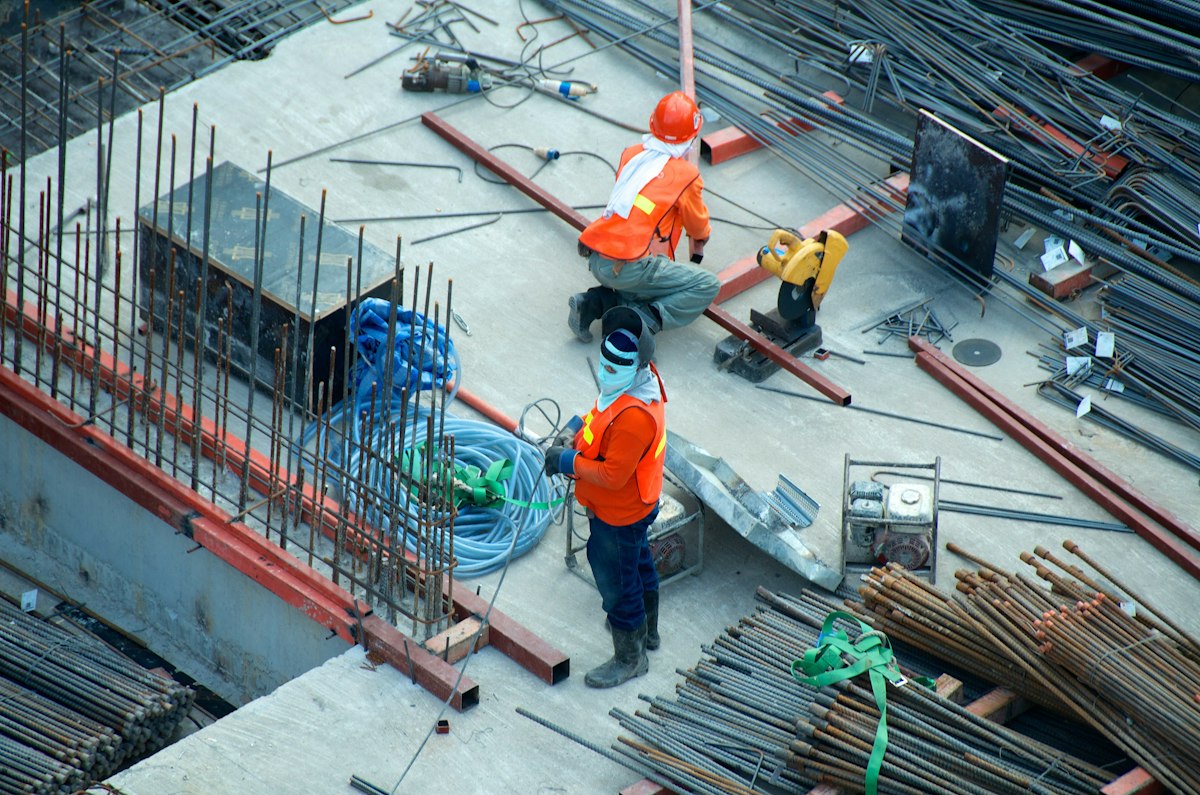

Wykonanie zbrojenia

Zbrojenie fundamentów, składające się ze stalowych prętów, jest kluczowe dla ich wytrzymałości na rozciąganie i zginanie, a jego prawidłowe ułożenie i związanie musi być zgodne z projektem.

Beton, choć mocny na ściskanie, jest słaby na rozciąganie. Dlatego w fundamentach żelbetowych stosuje się stalowe zbrojenie, które przejmuje naprężenia rozciągające i zginające. Pręty zbrojeniowe są układane w odpowiednich konfiguracjach (np. siatki, strzemiona, pręty główne) i wiązane ze sobą, tworząc tzw. kosze zbrojeniowe. Bardzo ważne jest zachowanie odpowiedniego otulenia betonem (minimalnej grubości betonu chroniącej stal przed korozją) oraz precyzyjne umiejscowienie zbrojenia zgodnie z rysunkami projektowymi. Każde odchylenie od projektu może osłabić konstrukcję.

Betonowanie i pielęgnacja betonu

Betonowanie to proces układania mieszanki betonowej w przygotowanych szalunkach i zbrojeniu, natomiast pielęgnacja betonu, polegająca na utrzymywaniu odpowiedniej wilgotności i temperatury, jest niezbędna do osiągnięcia projektowanej wytrzymałości.

Po zakończeniu montażu zbrojenia i szalunków (form, w których beton będzie formowany), następuje etap betonowania. Mieszanka betonowa, o określonej klasie wytrzymałości, jest dostarczana na budowę i wlewana do szalunków. Kluczowe jest prawidłowe zagęszczanie betonu (np. wibratorami), aby usunąć pęcherzyki powietrza i zapewnić jego jednorodność. Po betonowaniu rozpoczyna się proces pielęgnacji betonu. Jest to etap równie ważny jak samo betonowanie, polegający na utrzymywaniu odpowiedniej wilgotności (np. poprzez polewanie wodą, przykrywanie folią) i temperatury, aby beton mógł dojrzeć i osiągnąć swoją projektowaną wytrzymałość. Prawidłowa pielęgnacja zapobiega szybkiemu wysychaniu i powstawaniu rys skurczowych. W okresie zimowym konieczne jest zabezpieczenie betonu przed mrozem.

Projektowanie i wykonanie fundamentów pod halę żelbetową to proces wymagający wielodyscyplinarnej wiedzy i precyzji. Odpowiednie badania geotechniczne, staranna analiza obciążeń, wybór optymalnego rozwiązania, a następnie jego perfekcyjne wykonanie i pielęgnacja betonu, to fundamenty (nomen omen) sukcesu całej inwestycji. Zaniedbania na którymkolwiek z tych etapów mogą prowadzić do poważnych konsekwencji, dlatego zawsze należy powierzać te zadania doświadczonym profesjonalistom.
